Toppen av industriell stivhet og elektromagnetisk skjerming
LFT-G®PA66 LCF50-BC05Ber en 50 % lang karbonfiberforsterket polyamid 66-blanding konstruert for topp industriell ytelse. Karbonfiber er iboende ledende og dramatisk stivere enn glassfiber. Denne proprietære forbindelsen tilbyr ikke bare en svimlende bøyemodul som overstiger 30 000 MPa for absolutt strukturell stivhet, men fungerer også som et effektivt skjold mot elektromagnetisk og radiofrekvensinterferens (EMI/RFI). Den er spesielt formulert for å gjøre metallerstatning til en kommersiell realitet for avanserte bilsensorer, industriell robotikk og avansert-forbrukerutstyr.
Typiske verdier vist ovenfor er for rask teknisk referanse. På grunn av den høye stivheten til 50 % karbonfiber påvirker formdesign og portstørrelser direkte de endelige mekaniske egenskapene. Se avsnittet om tekniske data nedenfor.
PA66 LCF50-BC05B Materialspesifikasjoner
Denne delen definerer den eksakte kommersielle SKU-en, polymersystemet og nøkkelmaterialeegenskapene til denne spesialiserte lange karbonfiberformuleringen.
| Eiendom | Spesifikasjon |
|---|---|
| Nøyaktig produktkarakter | LFT-G® PA66 LCF50-BC05B |
| Materialbeskrivelse | 50 % lang karbonfiberforsterket polyamid 66 |
| Fiberopprinnelse / serie | Industriell-klasse med høy-ytelse |
| Polymer matrise | Polyamid 66 (PA66 / Nylon 66) |
| Key Modifier Property | Elektrisk ledningsevne og EMI-skjerming |

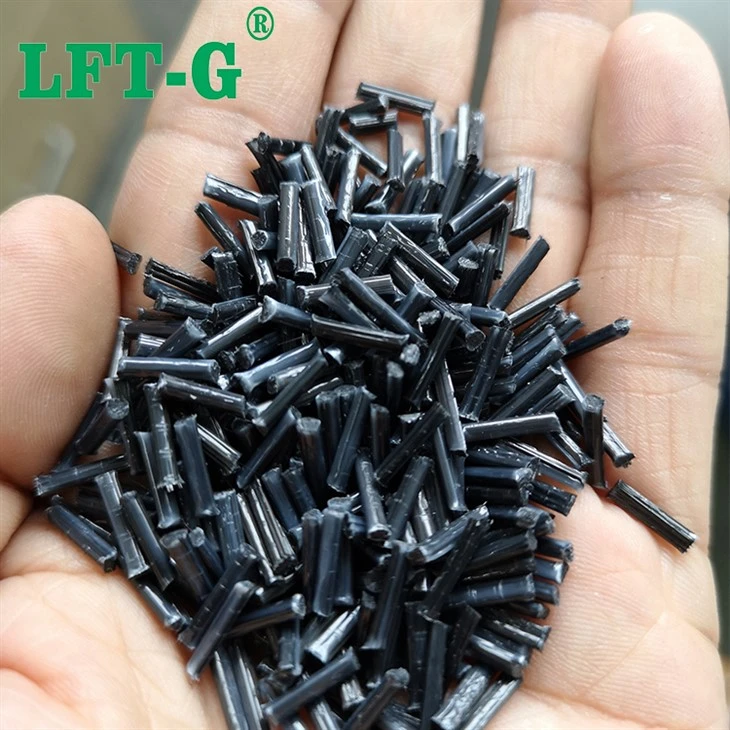

| Form / Pellet Lengde | Svarte pellets (lengde: 10 mm - 12 mm) |
| Behandlingsmetode | Sprøytestøping |
Typiske materialegenskaper for PA66 LCF50
| Eiendom | Standard | Verdi |
|---|---|---|
| Tetthet | ISO 1183 | 1,37 g/cm³ |
| Formkrymping | ISO 294-4 | 0.10–0.20% |
| Strekkstyrke | ISO 527 | 318 MPa |
| Strekkmodul | ISO 527 | 30 000 MPa |
| Forlengelse ved brudd | ISO 527 | 1.0–2.0% |
| Eiendom | Standard | Verdi |
|---|---|---|
| Bøyestyrke | ISO 178 | 453 MPa |
| Bøyemodul | ISO 178 | 30 000 MPa |
| Hakket Charpy Impact | ISO 179 | 30 kJ/m² |
| HDT (1,8 MPa) | ISO 75-2 | 257 grader |
| Overflatemotstand | IEC 60093 | 103 – 104Ω (ledende) |
Typiske verdier er gitt for teknisk referanse. Den faktiske ytelsen til støpte-deler avhenger sterkt av verktøyinngang (som påvirker karbonfiberlengdebevaring) og prosesseringstemperaturer.
Injeksjonsbehandlingsretningslinjer for karbonfiber PA66
For-tørking (avgjørende)
85–110 grader / 3–5 timer
PA66 absorberer fuktighet.
Mål < 0,1 %
Smeltetemp
267–300 grader
Krever høyere temperaturer enn GF-harpikser
Mold Temp
80–100 grader
Høy muggtemperatur kreves for blank finish
Verktøyslitasje
Stål med høy hardhet
Karbonfiber er svært slitende
Karbonfiberspesifikk merknad:50 % karbonfiber øker smelteviskositeten og slipeevnen betydelig sammenlignet med standard glassfiber. Bruk store portstørrelser (innløp eller kantporter) for å forhindre overdreven fiberbrudd under injeksjon, og sikre at den endelige støpte delen oppnår sin maksimale EMI-skjerming og 25,000+ MPa-modul.
Høy-industrielle og elektrifiserte applikasjoner
PA66 LCF50 er det valgte materialet når standard glass-forsterket plast ikke oppfyller absolutte vektgrenser, ekstreme krav til stivhet eller konduktivitetskrav. Det muliggjør radikale redesign i avanserte teknologisektorer.
EV ADAS-hus og EMI-skap
Teknisk utfordring:Autonome kjøresensorer (LiDAR/Radar) og EV-kontrollmoduler krever null elektromagnetisk interferens og absolutt dimensjonsstabilitet under pansertemperaturer.
Hvorfor PA66 LCF50:50 % karbonfibernettverket gjør plasten iboende ledende, og eliminerer behovet for dyre sekundære metalliske skjermingssprayer. PA66-matrisen tåler langvarige høye temperaturer.
Industrial Robotics (End-of-Arm Tooling)
Teknisk utfordring:Robotarmer som opererer i ultra-høye hastigheter lider av nyttelast-indusert vibrasjon. Tungmetallkomponenter begrenser nyttelastkapasiteten og øker motorslitasjen.
Hvorfor PA66 LCF50:Med bare 1,37 g/cm³ kutter den komponentmassen samtidig som den leverer en enorm modul på 25 000 MPa. Dette eliminerer flex- og vibrasjonsresonans, og lar roboter bevege seg raskere med høyere presisjon.
Elite sportsutstyr (sykkelkomponenter)
Teknisk utfordring:Profesjonelt sportsutstyr (som clipless pedalkropper og girkasser) krever hensynsløs vektreduksjon kombinert med null flex under eksplosiv kraftoverføring.
Hvorfor PA66 LCF50:Den tilbyr førsteklasses styrke-til-vektforhold som kreves av profesjonelle idrettsutøvere. Sprøytestøping av karbonfiber gjør det mulig å masse-produsere svært komplekse, aerodynamiske former som tradisjonelt håndlagt-karbon ikke kan oppnå kostnad-effektivt.
Utforsk relaterte lange karbonfiberkvaliteter
Hvis 50 % karbonfiber byr på prosesseringsutfordringer for din spesifikke formkompleksitet, bør du vurdere å utforske våre lavere karbon-fylte derivater.
PA66 LCF30
30 % karbonfiber som gir overlegen sprøytestøpbarhet, utmerket overflatefinish og kraftige anti-statiske egenskaper.
Se karakter →PA66 LCF40
40 % karbonfiber gir en optimalisert balanse mellom enorm strukturell stivhet og håndterbar smelteviskositet.
Se karakter →PA66 LCF50
Det absolutte toppet av forsterkning, konstruert for maksimal belastning-og elektromagnetisk skjerming.
Nåværende karakter
Be om PA66 LCF50 teknisk prøveprøve og tilbud
Oppgradere komponentene dine med industriell karbonfiber? Kontakt LFT-G-ingeniørene for å diskutere EMI-skjermingskrav, strukturelle lastgrenser og for å be om en 25KG PA66 LCF50 teknisk prøveprøve.
Be om prøveprøve på 25 kg karbonfiber
E-postforespørsel:Candyhu@lfrtplastic.com
WhatsApp direkte: +86 13950095707
Populære tags: LFT-G® PA66 LCF50: Extreme Modulus Carbon Fiber with EMI Shielding, Kina, produsenter, leverandører, fabrikk, kjøp, tilpasset
